Wizualizacja architektury fizycznej systemu oprogramowania jest kluczowa dla inżynierów, architektów i innych zaangażowanych stron. Diagram wdrożenia UML pełni rolę projektu, w którym pokazane są miejsca, w których znajdują się składniki oprogramowania, oraz sposób ich komunikacji w świecie rzeczywistym. Ten przewodnik prowadzi Cię krok po kroku przez tworzenie takich diagramów od zera, zapewniając przejrzystość i dokładność bez zależności od konkretnych narzędzi czy reklamowych przesad.
Czym dokładnie jest diagram wdrożenia? 📋
Diagram wdrożenia należy do diagramów strukturalnych w języku modelowania jednolitego (UML). W przeciwieństwie do diagramów klas, które skupiają się na logice, lub diagramów sekwencji, które skupiają się na zachowaniach, diagram wdrożenia skupia się nahardware i oprogramowaniu czasie działania.
Odpowiada na podstawowe pytania:
- Gdzie działa aplikacja? 🌍
- Jak różne serwery komunikują się ze sobą? 📡
- Jaką ma fizyczną topologię infrastruktura? 🏗️
- Czy istnieje wiele środowisk, takich jak rozwój, testowanie czy produkcja? 🔄
Mapując te elementy, zespoły mogą wykrywać zatory, ryzyka bezpieczeństwa i wyzwania związane z skalowalnością jeszcze przed wypuszczeniem pierwszego wiersza kodu do produkcji. Połącza on luki między abstrakcyjnym projektem a rzeczywistą infrastrukturą.
Podstawowe elementy budowlane: węzły, artefakty i połączenia ⚙️
Aby stworzyć solidny diagram, musisz zrozumieć trzy podstawowe elementy. Każdy z nich ma określone znaczenie semantyczne, które przekazuje informacje czytelnikowi.
1. Węzły (Hadrware) 🖥️
Węzeł reprezentuje zasób fizyczny lub obliczeniowy. Jest to kontener dla artefaktów. W typowym diagramie możesz zobaczyć różne typy węzłów:
- Urządzenie: Urządzenie fizyczne z pamięcią i możliwościami przetwarzania. Przykłady to serwery, routery lub stacje robocze.
- Środowisko wykonania: Środowisko oprogramowania, które zapewnia środowisko uruchomieniowe dla aplikacji. Przykłady to serwery aplikacji, bazy danych lub maszyny wirtualne.
- Składnik: Modułowa część systemu działająca wewnątrz węzła.
Podczas rysowania węzłów myśl o rzeczywistości fizycznej. Czy to instancja chmury? Czy to szafka lokalna? Czy to urządzenie mobilne? Forma zwykle przypomina sześcian 3D, ale etykieta określa typ.
2. Artefakty (Oprogramowanie) 📦
Artefakty reprezentują pliki fizyczne lub pliki wykonywalne wdrażane na węźle. Są to materialne wyniki procesu budowania. Powszechne artefakty to:
- Pliki wykonywalne (.exe, .jar, .dll)
- Pliki konfiguracyjne (.xml, .json, .config)
- Schematy baz danych lub zrzuty danych
- Biblioteki i zależności
Artefakt jest często umieszczany wewnątrz węzła, aby pokazać, które sprzęty hostują które oprogramowanie. To zagnieżdżanie jest kluczowe do zrozumienia własności i alokacji zasobów.
3. Powiązania (Połączenia) 🔗
Linie łączące węzły reprezentują ścieżki komunikacji. Nie są to tylko połączenia logiczne; sugerują protokoły sieciowe i łącza fizyczne. Typy powiązań obejmują:
- Ścieżka komunikacji: Ogólna łączność sieciowa. Może być oznaczona protokołami takimi jak HTTP, TCP/IP lub HTTPS.
- Zależność: Wskazuje, że jeden węzeł zależy od innego w zakresie funkcjonalności.
- Powiązanie: Ogólne połączenie strukturalne między elementami.

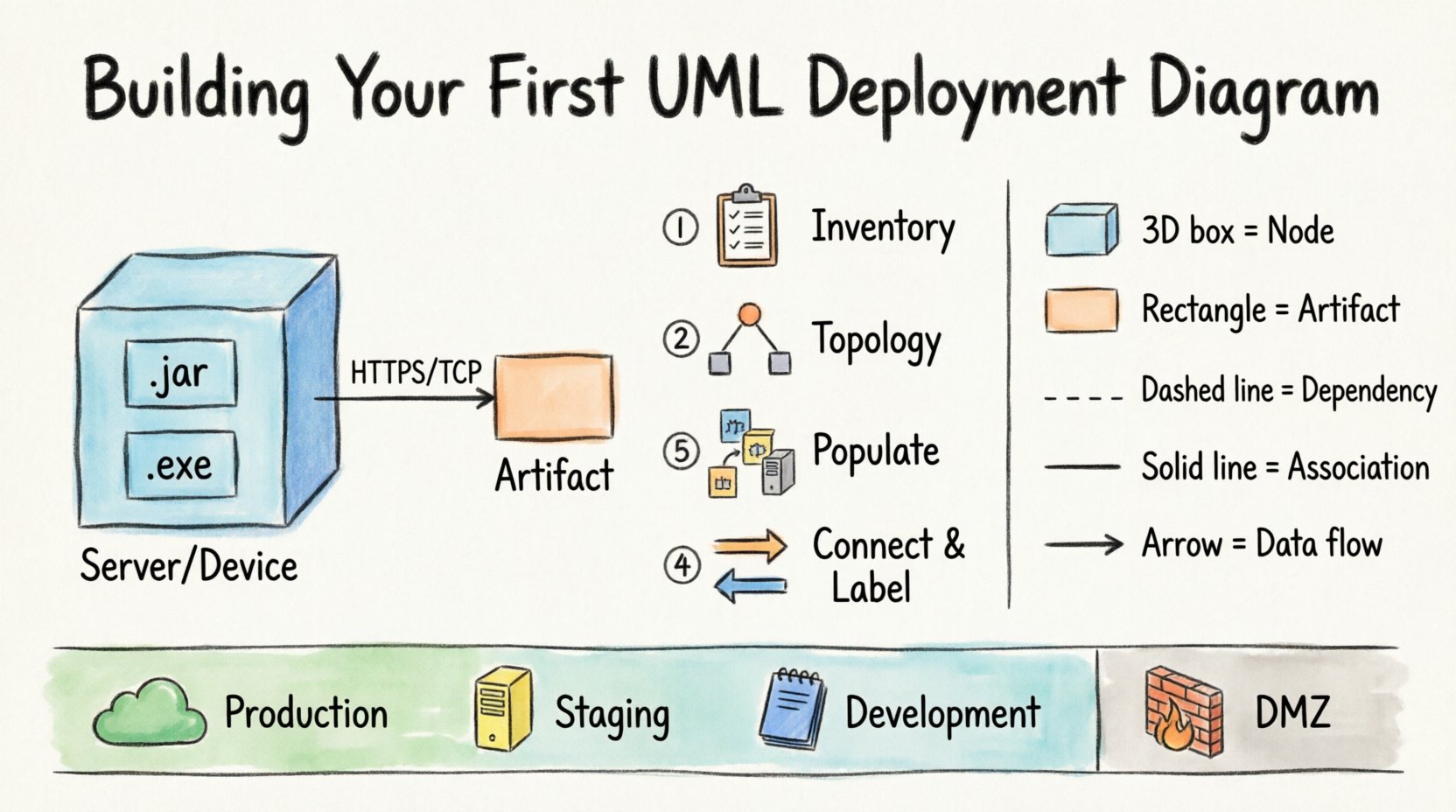

Przewodnik po oznaczeniach wizualnych 🎨
Spójność oznaczeń zapewnia, że każdy czytający diagram rozumie architekturę bez potrzeby legendy. Poniżej znajduje się tabela podsumowująca standardowe symbole.
| Symbol / kształt | Nazwa elementu | Opis |
|---|---|---|
| Sześcian 3D | Węzeł (urządzenie) | Reprezentuje fizyczny urządzenie z możliwością przetwarzania. |
| Prostokąt 2D | Artefakt | Reprezentuje plik, kod lub pakiet danych. |
| Pudełko z kartkami | Składnik | Reprezentuje modułowy element systemu oprogramowania. |
| Linia przerywana | Zależność | Wskazuje relację używania. |
| Linia ciągła | Powiązanie | Wskazuje połączenie strukturalne lub połączenie. |
| Strzałka | Kierowana relacja | Wskazuje kierunek przepływu danych lub zależności. |
Krok po kroku proces budowy 🛠️
Tworzenie diagramu wdrożenia nie polega na losowym rysowaniu pudełek. Jest to systematyczny proces odkrywania i mapowania. Postępuj zgodnie z tymi fazami, aby zapewnić dokładność.
Faza 1: Inwentaryzacja i odkrywanie 📝
Zanim otworzysz jakikolwiek narzędzie modelowania, zebranie informacji. Nie możesz zmapować tego, czego nie wiesz. Ta faza obejmuje rozmowy z właścicielami systemu oraz przegląd dokumentacji technicznej.
- Zidentyfikuj sprzęt: Wylicz wszystkie serwery, balansery obciążenia, zapory sieciowe i jednostki przechowywania danych.
- Zidentyfikuj oprogramowanie: Wylicz wszystkie aplikacje, bazy danych i składniki pośrednie (middleware).
- Zidentyfikuj protokoły: Określ, jak te składniki komunikują się ze sobą (interfejsy API, kolejki komunikatów, przesyłanie plików).
- Zidentyfikuj granice: Zanotuj, gdzie kończy się jeden system, a zaczyna drugi (np. sieć wewnętrzna w porównaniu do publicznego internetu).
Faza 2: Określenie topologii 🗺️
Gdy masz inwentarz, ułóż węzły na płótnie. Nie martw się jeszcze estetyką; skup się na logicznym grupowaniu.
- Grupuj według środowiska: Utwórz osobne obszary dla środowiska deweloperskiego, testowego i produkcyjnego. Pomaga to wizualizować potok wdrażania.
- Grupuj według funkcji: Zgrupuj węzły o podobnych funkcjach, np. „Klastrowa baza danych” lub „Warstwa internetowa”.
- Umieść systemy zewnętrzne: Jasno zaznacz usługi zewnętrzne lub starsze systemy, które współdziałają z Twoją architekturą.
Faza 3: Wypełnij artefaktami 📦
Teraz umieść elementy oprogramowania na węzłach sprzętowych.
- Przeciągnij i upuść: Wizualnie umieść artefakty wewnątrz kształtów węzłów, na których się znajdują.
- Jasno oznacz: Upewnij się, że nazwy artefaktów odpowiadają rzeczywistym nazwom plików lub nazwom pakietów wdrażania używanym w potoku CI/CD.
- Wskazuj wersje: W przypadku krytycznym dodaj numery wersji do artefaktów w celu śledzenia historii wdrażania.
Faza 4: Połącz i oznacz 🔗
Narysuj linie łączące twoje węzły. To tutaj wyjaśniane jest „jak”.
- Narysuj linie komunikacji:Połącz węzły wymieniające dane.
- Oznacz protokoły:Dodaj etykiety tekstowe do linii (np. „HTTPS”, „SQL”, „MQTT”).
- Wskazuj kierunek:Użyj strzałek, aby pokazać kierunek przepływu danych. Na przykład żądanie przepływa od Klienta do Serwera, a odpowiedź wraca w przeciwnym kierunku.
Obsługa wielu środowisk 🔄
Jednym z najczęściej występujących wyzwań w modelowaniu wdrażania jest przedstawienie różnic między środowiskami. Nie chcesz rysować trzech identycznych schematów, jeśli architektura jest podobna, ale konfiguracja się różni.
Rozważ użycie tych technik:
- Widoki nałożone:Narysuj środowisko produkcyjne jako główne widok. Użyj osobnego pola lub notatki, aby wskazać, że istnieje środowisko deweloperskie z podobnymi węzłami, ale mniejszą ilością zasobów.
- Kodowanie kolorowe:Użyj kolorów do odróżniania środowisk (np. Zielony dla Produkcyjnego, Żółty dla Staging, Niebieski dla Deweloperskiego). To zapewnia natychmiastowy wizualny kontekst.
- Adnotacje:Dodaj notatki wskazujące ograniczenia zasobów. Na przykład notatka może brzmieć: „Węzeł deweloperski używa 2 GB pamięci RAM, węzeł produkcyjny używa 16 GB pamięci RAM”.
Zawsze upewnij się, że schemat odzwierciedla obecny staninfrastruktury. Jeśli środowisko produkcyjne zostało skalowane, schemat musi odzwierciedlać nową liczbę węzłów, aby nadal był użyteczny.
Typowe pułapki do uniknięcia 🚫
Nawet doświadczeni architekci popełniają błędy podczas modelowania. Znajomość tych typowych błędów zaoszczędzi Ci czas i zapobiegnie zamieszaniu.
- Zbyt duża złożoność:Nie próbuj pokazywać każdego pojedynczego mikroserwisu na schemacie wdrażania monolitycznego. Zgrupuj usługi w logiczne węzły. Szczegóły należą do diagramów sekwencji lub komponentów.
- Ignorowanie stref bezpieczeństwa:Pominięcie pokazania zapór ogniowych lub granic strefy DMZ (strefy demilitaryzowanej) może prowadzić do luk w zabezpieczeniach. Jasno zaznacz, gdzie publiczna sieć spotyka się z prywatną.
- Statyczne przepływy danych:Schematy wdrażania są często statyczne, ale przepływy danych są dynamiczne. Użyj strzałek, aby wskazać główny kierunek przepływu informacji, ale przyznaj, że niektóre połączenia są dwukierunkowe.
- Zestawienie przestarzałe Diagram architektury, który ma kilka miesięcy, jest gorszy niż żaden diagram. Nadaje fałszywe poczucie bezpieczeństwa. Zaprojektuj utrzymanie diagramu.
- Pomylenie komponentów logicznych i fizycznych:Nie mieszkaj komponentów logicznych (np. „Interfejs użytkownika”) z węzłami fizycznymi (np. „Serwer WWW”), w sposób który może zmylić czytelnika. Zachowaj jasne rozróżnienie.
Skutki bezpieczeństwa topologii 🔒
Diagram wdrożenia jest często pierwszym dokumentem przeglądanym podczas audytu bezpieczeństwa. Ujawnia powierzchnię ataku systemu.
Podczas przeglądu diagramu pod kątem bezpieczeństwa zadać pytania:
- Dostępność publiczna:Czy którykolwiek węzeł bazy danych jest bezpośrednio połączony z internetem? Nie powinien być.
- Szyfrowanie:Czy wrażliwe połączenia są oznaczone protokołami szyfrowania (TLS/SSL)? Jeśli linia reprezentuje wrażliwe dane, powinny być szyfrowane.
- Zapasy:Czy istnieje jedno miejsce awarii? Jeśli jeden węzeł ulegnie awarii, czy cały system przestaje działać? Pokaż w diagramie węzły zapasowe, aby pokazać odporność.
- Kontrola dostępu:Czy połączenia sugerują ścisłe kontrole dostępu? Użyj notatek, aby wskazać „Wymagane uwierzytelnienie” lub „Ograniczone przez zapory” na konkretnych połączeniach.
Integracja z innymi diagramami 🔗
Diagram wdrożenia nie istnieje samodzielnie. Jest częścią większego ekosystemu modelowania.
- Diagram klas:Diagram wdrożenia pokazuje, gdzie działają klasy (kod). Diagram klas pokazuje, co robi kod.
- Diagram sekwencji:Diagram wdrożenia pokazuje węzły. Diagram sekwencji pokazuje komunikaty przekazywane między obiektami na tych węzłach.
- Diagram komponentów:Diagram komponentów rozkłada oprogramowanie. Diagram wdrożenia umieszcza to oprogramowanie na sprzęcie.
Podczas tworzenia diagramu wdrożenia odwołuj się do diagramu komponentów, aby upewnić się, że każdy artefakt ma odpowiadający mu komponent logiczny. Zapewnia to śledzenie od projektu do wdrożenia.
Utrzymanie i rozwijanie Twojego diagramu 📈
Systemy oprogramowania to żywe jednostki. Zmieniają się, skalują się i ewoluują. Twój diagram wdrożenia musi ewoluować razem z nimi.
Kontrola wersji
Przechowuj pliki diagramów w systemie kontroli wersji razem z kodem. Pozwala to na:
- Śledzenie zmian w czasie.
- Powrót do poprzednich architektur, jeśli wdrożenie się nie powiedzie.
- Zobaczyć, kto dokonał zmian i kiedy.
Generowanie automatyczne
W przypadku dużych systemów ręczne aktualizowanie diagramów jest niezrównoważone. Niektóre narzędzia pozwalają generować diagramy na podstawie plików infrastructure-as-code (IaC), takich jak Terraform lub manifesty Kubernetes. Zapewnia to, że diagram zawsze będzie zsynchronizowany z rzeczywistością.
Regularne przeglądy
Zaplanuj regularne przeglądy diagramów architektury podczas planowania sprintów lub spotkań zarządzania architekturą. Zapytaj zespół: „Czy ten diagram odpowiada temu, co wdrożyliśmy w zeszłym tygodniu?” Jeśli odpowiedź brzmi nie, natychmiast zaktualizuj diagram.
Wnioski dotyczące przejrzystości architektury 🧭
Tworzenie diagramu wdrożenia UML to podstawowa umiejętność dla architektów systemów. Przekształca abstrakcyjne wymagania w konkretną mapę rzeczywistości. Skupiając się na węzłach, artefaktach i połączeniach, tworzysz język wizualny, który koordynuje programistów, zespoły operacyjne i stakeholderów biznesowych.
Pamiętaj, że celem jest przejrzystość, a nie dekoracja. Prosty diagram, który dokładnie odzwierciedla infrastrukturę, jest bardziej wartościowy niż skomplikowany, piękny, ale przestarzały. Wykorzystaj kroki opisane tutaj, aby tworzyć diagramy, które będą wiarygodnymi źródłami informacji przez cały cykl życia oprogramowania. Zachowaj narzędzia neutralne, notację standardową i skup się na rzeczywistej fizycznej strukturze swojego systemu.
Zacznij od małego projektu. Zaprojektuj prostą aplikację internetową z bazą danych. Następnie rozszerz ją o mikroserwisy. W miarę ćwiczeń proces wizualizacji infrastruktury stanie się naturalny, umożliwiając Ci wykrywanie błędów projektowych przed ich dotarciem do produkcji.
