Dans l’architecture logicielle moderne, comprendre comment le code interagit avec l’infrastructure physique est essentiel. Un diagramme de déploiement UML fournit le plan de cette interaction. Il visualise les nœuds physiques où résident les artefacts logiciels et comment ils communiquent. Ce guide explore les mécanismes, la notation et l’application pratique des diagrammes de déploiement sans s’appuyer sur des outils spécifiques ou des arguments marketing superflus.
🧩 Qu’est-ce qu’un diagramme de déploiement ?
Un diagramme de déploiement est un diagramme de structure statique dans le langage de modélisation unifié (UML). Il décrit l’architecture physique d’un système. Contrairement aux diagrammes de classes qui se concentrent sur la logique, ou aux diagrammes de séquence qui se concentrent sur le flux, le diagramme de déploiement se concentre sur la topologie. Il répond aux questions sur l’emplacement des composants.
- Représentation du matériel : Serveurs, routeurs, postes de travail et appareils mobiles.
- Représentation du logiciel : Exécutables, bibliothèques, bases de données et systèmes d’exploitation.
- Connectivité : Les liens réseau qui permettent à ces entités d’échanger des données.
Ce diagramme sert de pont de communication entre les développeurs, les architectes système et les équipes opérationnelles. Il garantit que tout le monde est d’accord sur l’environnement avant le début de l’implémentation.
🔑 Composants clés et notation
Pour lire ou créer ces diagrammes efficacement, il faut comprendre les symboles standards utilisés dans la spécification UML. Ces symboles sont universels et ne dépendent pas de logiciels propriétaires.
🖥️ Nœuds (ressources informatiques)
Le bloc de construction principal est le Nœud. En notation UML, un nœud est représenté par un cube en 3D. Il représente une ressource informatique pouvant héberger des artefacts.
- Appareil : Un nœud qui est un périphérique matériel physique. Exemples : ordinateurs portables, serveurs ou téléphones mobiles.
- Environnement d’exécution : Un nœud qui fournit un environnement d’exécution. Exemples : un système d’exploitation, une machine virtuelle ou un système de gestion de base de données.
- Artéfact : Une représentation physique du logiciel. Cela inclut les exécutables, les fichiers ou les magasins de données.
📄 Artéfacts
Les artefacts sont les éléments logiciels déployés sur les nœuds. Ils sont représentés par une icône de document (un rectangle avec un coin plié).
- Fichiers exécutables : Le code compilé qui s’exécute sur le serveur.
- Bibliothèques : Des modules de code partagés requis par l’application.
- Bases de données : Structures de stockage situées sur un nœud spécifique.
- Fichiers de configuration :Paramètres définissant le comportement du logiciel dans cet environnement.
🔗 Chemins de communication
Les nœuds doivent communiquer pour fonctionner comme un système. Les lignes les reliant représentent le support de communication.
- Association : Une ligne simple indiquant qu’une connexion existe.
- Dépendance : Une ligne pointillée avec une flèche indiquant qu’un nœud nécessite un autre.
- Flux de messages : Une flèche indiquant le sens du transfert de données.
🛠️ Blocs de construction : nœuds et artefacts
La construction d’un diagramme nécessite un choix soigneux des nœuds et des artefacts. La granularité est essentielle. Trop de détails créent du brouillard ; trop peu de détails créent de l’ambiguïté.
Nœuds physiques vs. nœuds logiques
Les diagrammes de déploiement peuvent être visualisés à deux niveaux d’abstraction.
- Physique : Représente le matériel réel. Vous pourriez voir un serveur rack spécifique, une boîte pare-feu ou un poste client.
- Logique : Représente des regroupements fonctionnels. Vous pourriez voir un « Niveau Web » ou un « Niveau Données » sans préciser le matériel exact.
Le choix du bon niveau dépend du public cible. Les équipes opérationnelles ont besoin de détails physiques. Les développeurs pourraient préférer des regroupements logiques.
Affectation des artefacts aux nœuds
Les artefacts doivent être placés sur les nœuds qu’ils occupent. Cette relation est souvent représentée par une ligne pleine ou une relation d’emboîtement. L’artefact est dessiné à l’intérieur du nœud ou relié à celui-ci.
Pensez à une structure standard d’application web :
- Nœud serveur web : Héberge les fichiers HTML, CSS et JavaScript.
- Nœud serveur d’application : Héberge la logique côté serveur (par exemple, des archives Java ou des scripts Python).
- Nœud serveur de base de données : Héberge les fichiers SQL ou les magasins de données NoSQL.
🔗 Connexions et dépendances
La connectivité définit la capacité du système. Les lignes entre les nœuds ne sont pas seulement des lignes ; elles représentent des protocoles et des contraintes.
Protocoles réseau
Bien que UML n’impose pas de nommer les protocoles sur les lignes, il est de bonne pratique de les étiqueter. Cela clarifie la manière dont les données circulent.
| Type de connexion | Protocole courant | Cas d’utilisation |
|---|---|---|
| HTTP/HTTPS | Demandes web | Navigateur vers serveur |
| SQL/JDBC | Requêtes de base de données | Serveur d’application vers serveur de base de données |
| Socket/SSH | Shell sécurisé | Administrateur vers serveur |
| Transfert de fichiers | FTP/SFTP | Systèmes de sauvegarde |
Relations de dépendance
Toutes les connexions ne sont pas égales. Une relation de dépendance implique que le nœud source ne peut pas fonctionner sans le nœud cible. Par exemple, le serveur d’application dépend du serveur de base de données. Si la base de données est hors ligne, l’application ne peut pas traiter les transactions.
📝 Guide de construction étape par étape
La création d’un diagramme de déploiement nécessite une approche méthodique. Suivez ces étapes pour garantir précision et clarté.
1. Définir le périmètre
Définissez les limites du système. Tracez-vous l’ensemble de l’entreprise ou seulement un microservice spécifique ? Le périmètre détermine le niveau de détail.
2. Inventorier les ressources matérielles
Listez tous les périphériques physiques impliqués. Inclure :
- Serveurs d’applications
- Équilibreurs de charge
- Pare-feux
- Périphériques clients
- Commutateurs réseau
3. Inventaire des artefacts logiciels
Listez les composants logiciels à déployer. Inclure :
- Version du système d’exploitation
- Middleware (par exemple, logiciel de serveur web)
- Exécutables d’application
- Instances de base de données
4. Définir les relations
Tracez les lignes reliant les nœuds. Précisez le protocole si connu. Assurez-vous que les flèches pointent dans le sens du flux principal des données.
5. Vérifier la complétude
Vérifiez que chaque artefact a un emplacement. Vérifiez que chaque nœud est logiquement connecté au reste du réseau. Vérifiez que les zones de sécurité sont représentées.
🎨 Normes visuelles et disposition
Un diagramme est inutile s’il est illisible. Respecter les normes visuelles améliore la compréhension.
- Conformité :Utilisez le même style d’icône pour les nœuds similaires dans tout le diagramme.
- Espacement :Laissez des espaces blancs entre les nœuds pour éviter les lignes superposées.
- Regroupement :Utilisez des sous-nœuds ou des limites pour regrouper les composants connexes.
- Étiquetage :Gardez les étiquettes courtes. Utilisez des boîtes de texte pour les descriptions plus longues si nécessaire.
Zones de sécurité
La sécurité est un aspect crucial du déploiement. Utilisez des limites pour indiquer les zones de sécurité.
- Zone publique :Accessible depuis internet. Contient des équilibreurs de charge et des serveurs web.
- DMZ (Zone démilitarisée) :Semi-fiable. Contient des proxys ou des passerelles.
- Zone interne :Fiable. Contient des bases de données et la logique du backend.
Visualiser ces zones aide les équipes de sécurité à identifier les vulnérabilités potentielles dans l’architecture.
🚫 Pièges courants à éviter
Même les architectes expérimentés commettent des erreurs. Évitez ces erreurs courantes pour préserver l’intégrité du diagramme.
- Surcomplexité :Inclure chaque microservice dans un seul diagramme le rend illisible. Divisez les diagrammes par fonction ou niveau.
- Ignorer la latence :Oublier de montrer la distance réseau. Une base de données locale est différente d’une base de données cloud distante.
- État statique :Les diagrammes de déploiement évoluent. Assurez-vous de les mettre à jour lorsque l’infrastructure change. Un diagramme obsolète est pire qu’aucun diagramme.
- Absence de matériel :Se concentrer uniquement sur le logiciel. Les limitations matérielles (processeur, mémoire RAM) dictent souvent les performances logicielles.
- Étiquettes peu claires :Utiliser des acronymes que le public ne comprend pas. Définissez les termes si nécessaire.
☁️ Représentations Cloud vs. En local
L’architecture moderne implique souvent des environnements hybrides. Représenter les ressources cloud nécessite des considérations spécifiques.
Nœuds Cloud
Dans les environnements cloud, le matériel est abstrait. Un « serveur » peut être une instance virtuelle.
- Machines virtuelles :Représentés comme des nœuds avec une icône ou une étiquette cloud.
- PaaS (Plateforme comme service) :Représentés comme des environnements d’exécution sans préciser le système d’exploitation.
- SaaS (Logiciel comme service) :Représentés comme des artefacts externes accessibles via le réseau.
Topologie du réseau
Les diagrammes cloud incluent souvent des régions et des zones de disponibilité.
- Région :Une zone géographique contenant plusieurs centres de données.
- Zone de disponibilité :Centres de données distincts au sein d’une région.
Représenter ces éléments garantit que le système est conçu pour la redondance et la récupération après sinistre.
🔄 Intégration avec d’autres modèles UML
Un diagramme de déploiement n’existe pas en isolation. Il est lié à d’autres diagrammes UML pour offrir une vue complète du système.
Relation avec les diagrammes de classes
Les diagrammes de classes définissent la structure logicielle. Les diagrammes de déploiement définissent où cette structure s’exécute. Un artefact dans le diagramme de déploiement correspond souvent à une classe ou un package dans le diagramme de classes.
Relation avec les diagrammes de composants
Les diagrammes de composants montrent les modules logiciels. Les diagrammes de déploiement montrent les nœuds physiques. Le diagramme de composants affine les « artefacts » trouvés dans le diagramme de déploiement.
Relation avec les diagrammes d’activité
Les diagrammes d’activité montrent le flux des actions. Les diagrammes de déploiement fournissent le contexte dans lequel ces actions ont lieu. Par exemple, une activité « Traiter le paiement » pourrait avoir lieu sur le nœud « Serveur de paiement ».
🔍 Maintenance et cycle de vie
L’architecture n’est pas statique. Elle évolue avec les exigences et la technologie.
Contrôle de version
Tout comme le code, les diagrammes doivent être versionnés. Marquez les diagrammes avec des versions correspondant au lancement du logiciel. Cela permet aux équipes de comparer les anciennes et nouvelles architectures lors des audits.
Génération automatisée
Dans certains flux de travail, les diagrammes de déploiement sont générés à partir de fichiers de configuration. Bien que le dessin manuel offre de la flexibilité, la génération automatisée garantit que le diagramme correspond à l’état réel de l’infrastructure. Toutefois, cela nécessite une gestion stricte de la configuration.
Cycles de revue
Intégrez la revue des diagrammes dans la phase de conception du projet. Avant d’écrire du code, le plan de déploiement doit être approuvé. Cela évite les reprises coûteuses plus tard, lorsque le matériel est provisionné de manière incorrecte.

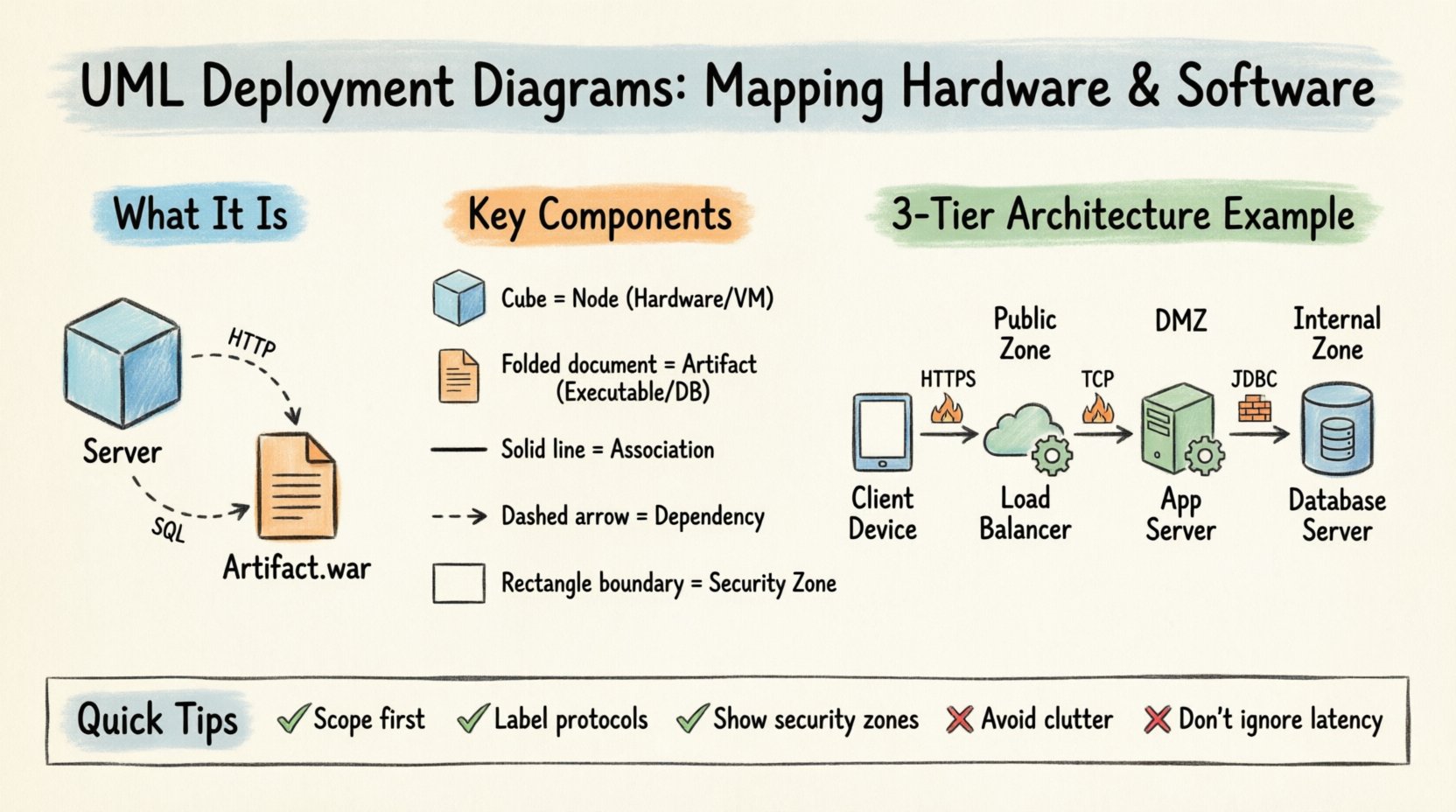

📊 Résumé des éléments de notation
Pour une référence rapide, voici un résumé des éléments les plus courants utilisés dans ce type de modélisation.
| Élément | Forme | Signification |
|---|---|---|
| Nœud | Cube | Matériel ou environnement d’exécution |
| Artéfact | Icône de document | Fichier logiciel ou données |
| Association | Ligne pleine | Connexion physique |
| Dépendance | Ligne pointillée + flèche | Exigence logique |
| Frontière | Rectangle avec étiquette | Zone de sécurité ou regroupement |
🚀 Scénario pratique d’exemple
Considérez un scénario où une entreprise passe d’un monolithe à un système distribué.
- Phase 1 (Monolithe) :Un nœud serveur unique hébergeant l’application et la base de données ensemble.
- Phase 2 (Séparation) :Un nœud serveur d’application et un nœud serveur de base de données séparés par une liaison réseau.
- Phase 3 (Cloud) :Un nœud équilibreur de charge dirigant le trafic vers plusieurs nœuds serveur d’application situés dans différentes régions.
Chaque phase nécessiterait un diagramme de déploiement distinct. La transition entre les diagrammes documente l’évolution architecturale.
🔐 Considérations de sécurité
La sécurité ne peut pas être une réflexion tardive. Le diagramme doit refléter les contrôles de sécurité.
- Pare-feux :Représentés comme des nœuds qui filtrent le trafic entre les zones.
- Chiffrement :Étiquetez les lignes par « SSL/TLS » pour indiquer une communication sécurisée.
- Authentification :Indiquez où les jetons d’authentification sont validés (par exemple, sur l’équilibreur de charge ou le serveur d’application).
En visualisant les frontières de sécurité, les architectes peuvent repérer les points de défaillance uniques ou les chemins de données non sécurisés.
📈 Implications de la scalabilité
Les diagrammes de déploiement aident à prévoir la croissance.
- Mise à l’échelle horizontale :Ajouter davantage de nœuds du même type. Le diagramme montre plusieurs nœuds identiques connectés à un équilibreur de charge.
- Mise à l’échelle verticale :Mettre à niveau le matériel d’un seul nœud. Le diagramme pourrait indiquer les limites de capacité du nœud.
Comprendre ces options aide à la planification de la capacité. Le diagramme sert de carte pour l’expansion future.
🤝 Avantages de la collaboration
Enfin, ces diagrammes facilitent la collaboration.
- Développeurs : Savoir où déployer le code.
- Opérations : Savoir comment configurer les réseaux.
- Gestion : Comprendre les coûts de l’infrastructure.
Un langage visuel partagé réduit les malentendus. Il aligne l’équipe sur la réalité physique du système logiciel.
