ソフトウェア工学の複雑な状況において、開発環境外でのアプリケーションの振る舞いを理解することは不可欠である。デプロイメント図は、システムの物理的アーキテクチャをマッピングする技術的設計図として機能する。抽象的な論理を越えて、ソフトウェアコンポーネントが実際にどこで実行されるかを示す。この視覚的表現により、ステークホルダーはハードウェア、ネットワークトポロジー、ソフトウェアアーティファクトについて明確な視野を得ることができる。
チームが正確なデプロイメント図を作成するための時間を投資すると、インフラストラクチャの依存関係、潜在的なボトルネック、セキュリティ境界についての洞察を得られる。これらの図は単なる静的な図面ではない。ソフトウェア製品の運用実態を反映する動的な文書である。これらの図を分析することで、アーキテクトは生産環境に影響を与える前にリスクを特定できる。
デプロイメント図の構造 🧩

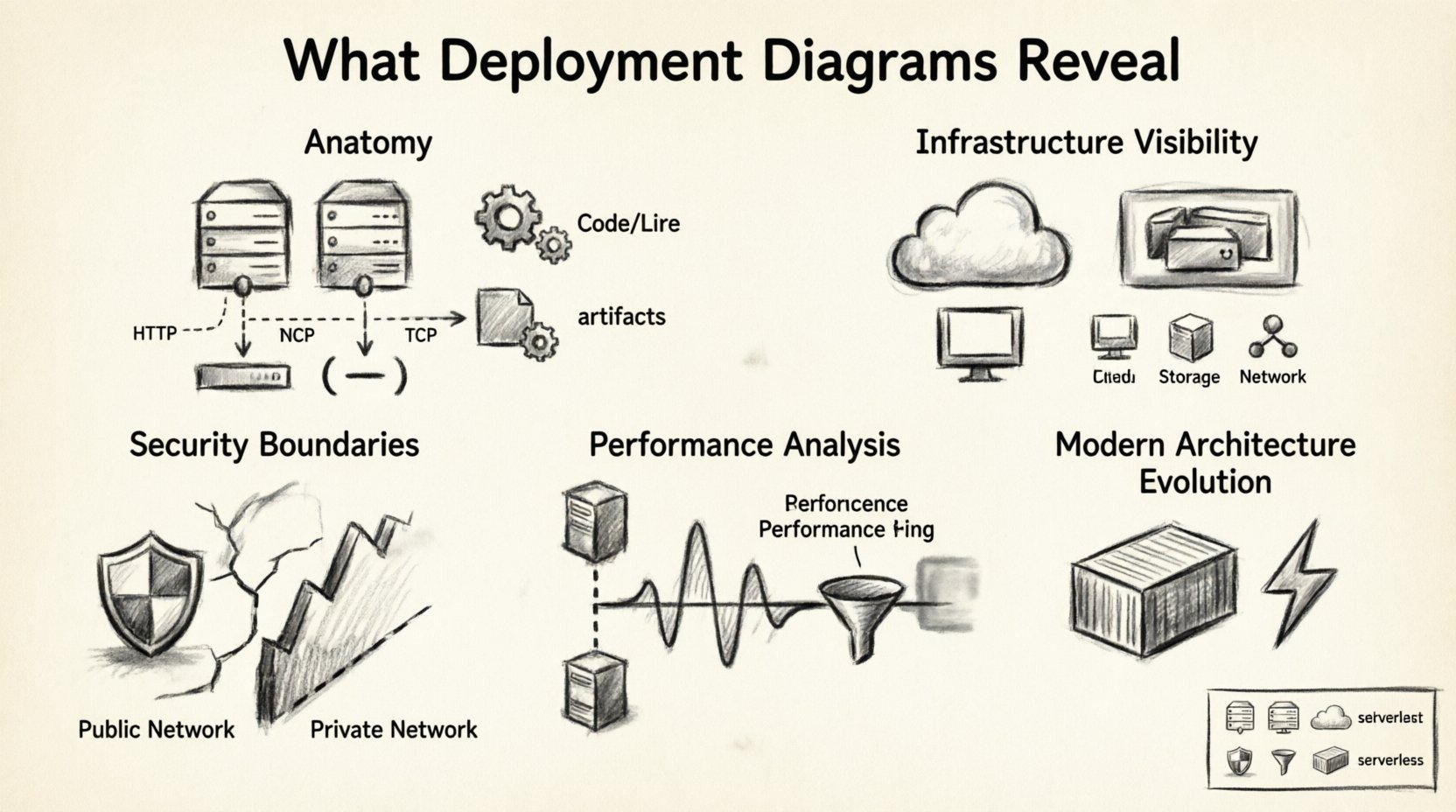

本質的に、デプロイメント図は3つの主要な要素で構成される：ノード、アーティファクト、通信経路。各要素はシステムの物理的構造を定義する上で特定の役割を果たす。これらのコンポーネントを理解することは、現実世界の設定を効果的に解釈するための第一歩である。
- ノード： これらは物理的または仮想的なコンピューティングリソースを表す。サーバー、ルーター、メインフレーム、またはモバイルデバイスが含まれる。現代のクラウド環境では、これらのノードは物理的なハードウェアではなく、仮想マシンやコンテナインスタンスを表すことが多い。
- アーティファクト： これらはノードにデプロイされたソフトウェアコンポーネントである。実行可能ファイル、ライブラリ、データベーススキーマ、構成ファイルなどが含まれる。これらはシステムが処理する実際のコードとデータを表している。
- 通信経路： これらの線はノードとアーティファクトを接続し、データがそれらの間でどのように流れているかを示す。使用されるプロトコル（HTTP、TCP/IP、データベースクエリ言語など）とネットワークの種類（プライベートまたはパブリック）を指定する。
これらの要素を一緒に検討することで、ロジックとデータの分布を把握できる。この分布はパフォーマンスと信頼性に直接影響を与える。処理が単一のノードに集中しすぎている場合、そのノードが単一障害点となる。逆に、ロジックを複数のノードに分散させることで耐障害性は向上するが、レイテンシが増加する可能性がある。
インフラストラクチャの可視化 🔌
デプロイメント図が提供する最も重要な洞察の一つは、インフラストラクチャの可視化である。システムがどこに存在するか、どのようにプロビジョニングされているかという問いに答える。この可視化は、容量計画とコスト管理にとって不可欠である。
物理的リソース対仮想リソース
古い図はしばしば物理的なラックやサーバーを描いていた。現代の図では、クラウドインスタンスを表すために仮想ノードを頻繁に使用する。媒体が何であれ、図はアプリケーションの階層構造を明らかにする。
- コンピュートノード： これらはアプリケーションロジックを実行する。図は、存在するインスタンスの数とその分布を示す。
- ストレージノード： これらは永続データを保持する。図は、ストレージがコンピュートノードにローカルに配置されているか、別々のストレージアレイに集中しているかを示す。
- ネットワークノード： これらにはロードバランサー、ファイアウォール、ゲートウェイが含まれる。図における配置は、トラフィックがシステムに入り出しする場所を強調する。
スケーラビリティの指標
スケーラビリティは、ノードの数とその接続関係からしばしば推測される。複数の同一のノードを示す図は、水平スケーリングの能力を示唆する。これは、システムがインスタンスを追加することで負荷の増加に対応できることを意味する。図に単一の中央データベースノードが表示されている場合、性能がその1台のマシンの性能に依存する垂直スケーリングの制限があることを示している。
セキュリティとコンプライアンスの境界 🔒
セキュリティはあらゆる現実世界の設定において重要な側面である。デプロイメント図は、信頼境界とセキュリティ制御を可視化するのに役立つ。システムのどの部分がパブリックインターネットに暴露されているか、どの部分がプライベートネットワーク内で隔離されているかを示す。
信頼ゾーン
アーキテクトはこれらの図を使って信頼ゾーンを定義する。たとえば、インターネットを向いているウェブサーバーは低信頼ゾーンにあり、機密性の高いユーザー情報を保持するデータベースサーバーは高信頼ゾーンにある。図は、これらのゾーンがどのように分離されているかを明らかにする。
- ファイアウォールルール： ゾーン境界を越える接続は、しばしばファイアウォールルールを意味する。インターネットからデータベースに直接接続するパスが存在する場合、重大なセキュリティリスクを示している。
- 暗号化ポイント：セキュアな通信経路は、特定の線のスタイルやラベルで示されることが多く、データが暗号化される場所を示しています。これはGDPRやHIPAAなどの基準への準拠にとって不可欠です。
- 認証サービス：ID管理専用のノードは、認証が行われる場所を示します。これにより、ユーザーの資格情報がアプリケーションロジックのノードに露出しないことを確認できます。
コンプライアンスマッピング
規制対象業界では、デプロイメント図は制御の証拠として機能します。監査担当者は、機密データが特定の地理的領域を離れることのないことを確認するために、しばしばこれらの図を要求します。ノードに場所情報をラベル付けすることで、データ居住地法への準拠を証明できます。
パフォーマンスおよびレイテンシ分析 📈
パフォーマンスの問題は、デプロイメント図に可視化された悪いアーキテクチャ的決定から生じることが多いです。ノード間の距離を分析することで、レイテンシやスループットの制限を予測できます。
ネットワーク距離
この図は、コンポーネント間の論理的な距離を示しています。アプリケーションノードとデータベースノードが同じ物理マシン上にある場合、レイテンシは最小になります。異なるデータセンターにある場合は、レイテンシが著しく増加します。この違いは、データアクセスパターンの最適化に役立ちます。
ボトルネックの特定
多数のインバウンド接続を持つノードは、しばしばボトルネックとなります。1つのノードが数十の他のノードからのリクエストを処理すると、過負荷になる可能性があります。この図は、システムの遅延を引き起こす前に、これらの制限ポイントを明確にします。
| 図の要素 | パフォーマンスに関する洞察 | 実行可能な教訓 |
|---|---|---|
| 複数のロードバランサー | 高可用性とトラフィックの分散 | 健全でないノードへのルーティングを防ぐために、ヘルスチェックが設定されていることを確認してください。 |
| 単一のデータベースノード | 書き込みボトルネックの可能性 | 読み取りレプリカまたはシャーディング戦略を検討してください。 |
| インターネットから直接データベースへの接続 | 高いレイテンシとセキュリティリスク | アクセスを仲介するアプリケーション層を導入してください。 |
| 共有ストレージノード | I/O競合のリスク | ディスクのスループットを監視し、高頻度データに対してローカルストレージを検討してください。 |
保守およびトラブルシューティング 🔧
システムが障害を起こした際、デプロイメント図はトラブルシューティングに非常に価値があります。依存関係のマップを提供し、エンジニアがエラーの原因を迅速に特定できるようにします。
依存関係マッピング
すべてのアーティファクトは他のコンポーネントに依存しています。図はこれらの関係を明確にします。サービスが応答を停止した場合、図は問題がサービス自体、それと接続されているネットワーク、または必要なデータにあるかどうかを判断するのに役立ちます。
- 根本原因分析：エンジニアは通信経路を逆方向にたどることで、障害が発生した場所を特定できます。
- 影響評価：特定のノードがダウンした場合、図はどのアプリケーションに影響が出るかを示します。これにより、復旧作業の優先順位を決定するのに役立ちます。
- バージョン管理：図にはアーティファクトのバージョン番号を含めることができます。これにより、保守チームがどのノードでどのソフトウェアバージョンが実行されているかを把握できます。
構成管理
デプロイメントアーティファクトはしばしば特定の構成ファイルを必要とします。図はこれらの構成がどこに配置されているかを示すことができます。これは、環境間での一貫性を確保するために不可欠です。ある環境では構成がずれているが、別の環境ではずれていない場合、図はその差異を明確にします。
避けるべき一般的なミス ⚠️
デプロイメント図を作成することは簡単ですが、有用な図を作成するには自制心が必要です。いくつかの一般的な落とし穴が、これらの図の価値を低下させます。
- 複雑化：大規模なシステムにすべてのマイクロサービスを含めると、図が読みにくくなります。関連するサービスをクラスターやノードにグループ化するほうが良いです。
- 古くなった情報：インフラ構成は頻繁に変化します。定期的に更新されない図は誤解を招くようになります。これはデプロイメントパイプラインの一部として扱われるべきです。
- 文脈の欠如：ネットワークタイプやプロトコルに関するラベルのない図は解釈が難しいです。常に接続に使用されたプロトコルを注記してください。
- 外部システムの無視：多くのアプリケーションはサードパーティのAPIやレガシーシステムに依存しています。これらは外部ノードとして含めることで、システム全体の範囲を明確にできます。
現代アーキテクチャにおける進化 🔄
技術が進化するにつれて、デプロイメント図も進化しています。従来のサーバーベースのモデルは、コンテナ化やサーバーレスアーキテクチャに置き換わっています。これらの変化をどのように表現するかを理解することは、現代のアーキテクトにとって不可欠です。
コンテナ化
コンテナ化された環境では、ノードは個々のサーバーではなくオーケストレーションプラットフォームを表します。アーティファクトはコンテナイメージを表します。この変化により、スケーリングの見方を変えます。ハードウェアを追加するのではなく、コンテナインスタンスを追加します。図はこの抽象化レイヤーを反映すべきです。
サーバーレスコンピューティング
サーバーレスアーキテクチャはインフラストラクチャを完全に抽象化します。このような場合、ノードはイベントソースや関数エンドポイントを表すことがあります。図は物理的なリソースよりもデータフローに焦点を当てます。これには異なるレベルの抽象化が必要です。
ハイブリッド環境
多くの組織は、オンプレミスのハードウェアとクラウドリソースを組み合わせたハイブリッド環境で運用しています。図はこれらの環境を明確に区別する必要があります。色分けや異なるノードの形状を使うことで、内部リソースと外部クラウドリソースを分けるのに役立ちます。
ドキュメント作成のベストプラクティス 📝
デプロイメント図が効果を保つために、作成および保守の段階で以下のガイドラインに従ってください。
- 表記を標準化する： ノードと接続には一貫した記号を使用する。これにより、新しいチームメンバーの混乱を軽減できる。
- 図のバージョン管理： 図をコードベースと一緒に保管する。それらに、対応するソフトウェアバージョンをタグ付けする。
- 高レベルで保つ： ロジックのトポロジーに注目する。シーケンス図やクラス図に属する内部論理の詳細で図を混雑させない。
- 定期的に見直す： スプリント計画やリリース管理の会議に図のレビューを含める。デプロイされた状態と一致していることを確認する。
- 生成を自動化する： 可能な限り、インフラ構造コードから図を生成する。これにより、ドキュメントが常に現実と同期していることを保証できる。
DevOpsパイプラインとの統合 🚀
デプロイメント図は孤立して存在してはならない。広範なDevOpsエコシステムの一部である。パイプラインに統合することで、アーキテクチャが継続的に検証されることを保証できる。
- インフラストラクチャをコードで定義する： IaCツールを使用してインフラストラクチャを定義する。コードから図を生成することで、正確性を確保する。
- モニタリングとの統合： 図のノードをモニタリングダッシュボードにリンクする。図内のノードをクリックすると、リアルタイムのメトリクスが表示されるべきである。
- デプロイメントの検証： 図を使って、デプロイメントプロセスが正常に完了したことを確認する。すべての期待されるアーティファクトがノード上に存在するか確認する。
クロスプラットフォーム依存関係の理解 🌐
分散システムでは、コンポーネントが異なるオペレーティングシステム上で実行されることがよくある。デプロイメント図はこうした異種性の要件を明らかにする。
- OSの詳細： 一部のソフトウェアはLinuxを必要とし、他のものはWindows上で動作する。図には各ノードのオペレーティングシステムを示すべきである。
- ミドルウェア： メッセージブローカーやキャッシュレイヤーなどのミドルウェアは、しばしば特定のハードウェア要件を持つ。これらは図に記載すべきである。
- 言語ランタイム： 異なる言語には異なるランタイムが必要である。図は、これらのランタイムがインストールされている場所を特定するのに役立つ。
最終的な考慮事項 🏁
デプロイメント図は、アプリケーションの運用状態に対する重要な可視性を提供する。論理設計と物理的実装の間のギャップを埋める。ノード、アーティファクト、接続を慎重に分析することで、チームはパフォーマンスを最適化し、セキュリティを強化し、保守を簡素化できる。
これらの図の価値は、初期設計フェーズを越えて存在する。トラブルシューティング、容量計画、ステークホルダーとのコミュニケーションの際に、参照ポイントとして機能する。適切に維持された図は曖昧さを低減し、意思決定を加速する。すべての関係者がシステムの制約と能力を理解していることを保証する。
システムの複雑さが増すにつれて、明確なアーキテクチャドキュメントの必要性が高まる。デプロイメント図は、この目的にとって根本的なツールのままである。ソフトウェアシステムの物理的現実を構造的に伝える手段を提供する。ベストプラクティスを遵守し、一般的な落とし穴を避けることで、チームはこれらの図を活用して、より堅牢で信頼性の高いアプリケーションを構築できる。
正確なドキュメントへの投資は、時間の経過とともに利益をもたらす。構成エラーのリスクを低減し、新規エンジニアのオンボーディングをより効果的にする。物理的な設定が適切にドキュメント化されていれば、イノベーションへの道が明確になり、インフラのサプライズに阻害されることも少なくなる。
